Πώς λειτουργεί ένας αποτεφρωτήρας απορριμμάτων;
Η διάθεση των απορριμμάτων έχει γίνει μια αυξανόμενη πρόκληση με την ταχεία πρόοδο της βιομηχανικής παραγωγής, ωθώντας τα εργοστάσια, τις επιχειρήσεις και τις κοινότητες να θεωρούν τους βιομηχανικούς αποτεφρωτήρες απορριμμάτων μικρής κλίμακας ως ένα αποτελεσματικό και φιλικό προς το περιβάλλον μέσο για την αντιμετώπιση των στερεών αποβλήτων. Δημοφιλές μεταξύ των επιχειρήσεων λόγω του συμπαγούς σχεδιασμού, της υψηλής απόδοσης καύσης και των μειωμένων επιπέδων εκπομπών - αυτός ο τύπος αποτεφρωτήρα γίνεται όλο και περισσότερο η καλύτερη επιλογή για την αντιμετώπιση προβλημάτων στερεών αποβλήτων.
Αρχή λειτουργίας του αποτεφρωτή βιομηχανικών μικρών αποβλήτων:
Ένας βιομηχανικός αποτεφρωτήρας μικρών απορριμμάτων λειτουργεί με τεχνολογία καύσης υψηλής θερμοκρασίας. Τα απόβλητα διοχετεύονται στον κλίβανο όπου ανάβουν αυτόματα χρησιμοποιώντας ένα αυτόματο σύστημα ελέγχου και στη συνέχεια καίγονται σε επαρκείς θερμοκρασίες (συνήθως πάνω από 850 βαθμούς Κελσίου) ώστε να αποτεφρωθούν πλήρως όλα τα σκουπίδια χωρίς να δημιουργηθούν επιβλαβείς ουσίες όπως μικροοργανισμοί ή χημικές ουσίες που εκπέμπουν επικίνδυνες τοξίνες στο ατμόσφαιρα.
Οι εταιρείες ενσωμάτωσης χρησιμοποιούν προηγμένες τεχνολογίες ελέγχου της ρύπανσης, όπως πλυντρίδες πολλαπλών σταδίων και συλλέκτες σκόνης σακουλών κατά τη διάρκεια των διαδικασιών καύσης τους για να ελαχιστοποιήσουν την έκθεση σε επιβλαβείς ουσίες, σωματίδια και επιβλαβείς εκπομπές καύσης στην ατμόσφαιρα. Τέτοια μέτρα διασφαλίζουν ότι τα παραγόμενα καυσαέρια μπορούν να πληρούν αυστηρά περιβαλλοντικά πρότυπα πριν από την απόρριψή τους στο περιβάλλον.
1. Μείωση: Οι εμπορικοί αποτεφρωτήρες απορριμμάτων μικρής κλίμακας μπορούν να μειώσουν σημαντικά τον όγκο των απορριμμάτων μετατρέποντας μεγάλους όγκους στερεών αποβλήτων σε εύκολα διαχειρίσιμη μορφή - αποτεφρώνοντας μεγάλες ποσότητες σε μικρές ποσότητες τέφρας για τελική επεξεργασία και διάθεση.
2. Αβλαβές: Η καύση σε υψηλή θερμοκρασία καταστρέφει αποτελεσματικά τις τοξικές και επικίνδυνες ουσίες που βρίσκονται στα σκουπίδια, μειώνοντας έτσι τις πιθανές απειλές τόσο για το περιβάλλον όσο και για την ανθρώπινη υγεία.
3. Ανάκτηση πόρων: Κατά την καύση, η οργανική ύλη απελευθερώνει ενέργεια με τη μορφή θερμότητας που μπορεί να ανακυκλωθεί - για παράδειγμα με την παραγωγή ατμού ή ζεστού νερού με έναν εναλλάκτη που θα χρησιμοποιηθεί για βιομηχανικές χρήσεις ή συστήματα θέρμανσης. Αυτό το βήμα ανάκτησης πόρων θα βοηθήσει στην ανάκτηση ορισμένων πόρων που χάθηκαν μέσω των διαδικασιών εγγραφής.
4. Περιβαλλοντική συμμόρφωση: Οι σύγχρονοι αποτεφρωτήρες εξοπλισμένοι με συστήματα ελέγχου της ρύπανσης μπορούν να περιορίσουν αποτελεσματικά τις εκπομπές επιβλαβών αερίων και σωματιδίων στα ρεύματα καυσαερίων, βοηθώντας τους χρήστες να συμμορφώνονται με ολοένα και πιο αυστηρούς περιβαλλοντικούς κανονισμούς.
5. Οικονομικά οφέλη: Οι αποτεφρωτήρες βιομηχανικών μικρών αποβλήτων μπορεί να απαιτούν μια αρχική μεγάλη επένδυση, αλλά μακροπρόθεσμα μπορούν να αποφέρουν σημαντικά οικονομικά πλεονεκτήματα για τους χρήστες όσον αφορά τη μείωση του όγκου επεξεργασίας, την ανάκτηση ενέργειας και τη βελτίωση της περιβαλλοντικής συμμόρφωσης.
Οι μικροί αποτεφρωτήρες βιομηχανικών απορριμμάτων όχι μόνο επιλύουν την πρόκληση της διάθεσης βιομηχανικών αποβλήτων, αλλά επιτυγχάνουν επίσης μείωση των αποβλήτων, αβλαβή, αξιοποίηση πόρων και εξοικονόμηση πόρων μέσω της αποτελεσματικής τεχνολογίας καύσης και των προηγμένων τεχνικών ελέγχου της ρύπανσης. Η αξία τους έγκειται στο να παρέχουν στη σύγχρονη κοινωνία μια οικολογικά ορθή λύση διάθεσης απορριμμάτων, η οποία ενθαρρύνει τη βιώσιμη ανάπτυξη, διασφαλίζοντας παράλληλα την προστασία του περιβάλλοντος.
περιγραφή προϊόντος

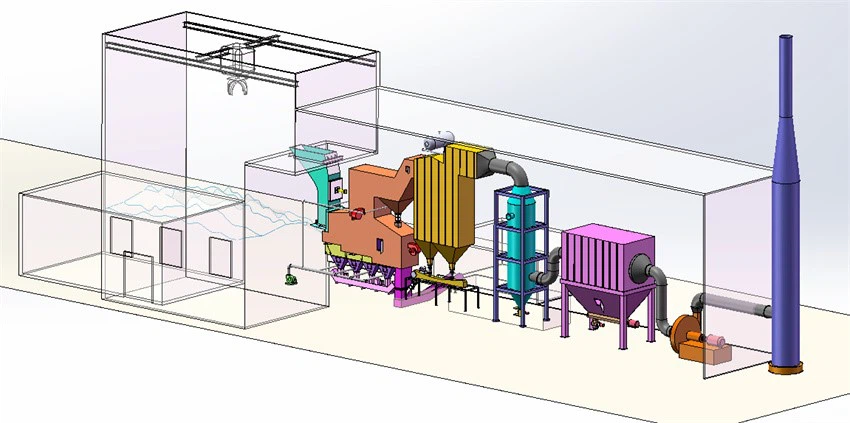

Το σύστημα αποτέφρωσης μικρών απορριμμάτων κατασκευασμένο από Tenor αναπτύχθηκε από την Tenor Low Carbon New Energy Technology (Liaoning) Co., Ltd. και την ερευνητική ομάδα του Τεχνολογικού Πανεπιστημίου Dalian. Σύστημα αποτέφρωσης WTE που περιλαμβάνει χοάνη, μηχανή τροφοδοσίας, φούρνο τροφοδοσίας, σχάρα βαθμίδας, χοάνη τέφρας, σύστημα απομάκρυνσης σκωρίας, μεταφορικά αεροσκάφη και θάλαμο καύσης, κατάλληλο για ημερήσια χωρητικότητα 50 έως 250 τόνων/ημέρα έργων αποτέφρωσης μικρών οικιακών απορριμμάτων.
Παράμετροι προϊόντος
|
Κλίμακα (t/d) |
Αριθμός κλιβάνων |
Συνολικό ύψος εξοπλισμού (m) |
Χώρος ορόφου (μ2) |
Πρότυπο εκπομπών |
|
50 |
1 |
17 |
60 |
《Πρότυπα ελέγχου της ρύπανσης για ταχεία αποτέφρωση οικιακών απορριμμάτων (GB18485-2014) |
|
100 |
1 |
17 |
75 |
|
|
150 |
2 |
17 |
90 |
|
|
200 |
2 |
17 |
105 |
|
|
250 |
3 |
17 |
120 |
Κύριος εξοπλισμός
1.Σύστημα τροφοδοσίας
Το σύστημα τροφοδοσίας αποτελείται από χοάνη και τροφοδότη και μια πύλη είναι διατεταγμένη μέσα στη χοάνη. Η πύλη όχι μόνο εξασφαλίζει τη σφράγιση, αλλά λαμβάνει επίσης υπόψη τη λειτουργία του σπασίματος της "γέφυρας σκουπιδιών" και η "γέφυρα" σπάει μέσω της κίνησης της πύλης όταν τα σκουπίδια είναι φραγμένα. Ο τροφοδότης και η πύλη κινούνται από τον υδροκύλινδρο και ο τροφοδότης μπορεί να ρυθμίσει την ταχύτητα τροφοδοσίας ανάλογα με το φορτίο του αποτεφρωτήρα.
2 Σχάρα φωτιάς
Ο αποτεφρωτής συμπαγούς αστικών απορριμμάτων Tenor υιοθετεί το βήμα οριζόντια παλινδρομική σχάρα (σύστημα απορριμμάτων σε ενέργεια με κινούμενο αποτεφρωτήρα σχάρας), η σχάρα χωρίζεται σε τρία στάδια ζώνης ξήρανσης, καύσης και καύσης και η πτώση ύψους μεταξύ κάθε σχάρας ρυθμίζεται, τα σκουπίδια σκορπίζεται μετά την πτώση και τα σκουπίδια ωθούνται να μετακινηθούν αποφεύγοντας την ατελή καύση της συσσώρευσης σκουπιδιών. Η παλινδρομική σχάρα κινείται από τον υδροκύλινδρο, τα τρία τμήματα της σχάρας μπορούν να ελέγχονται ανεξάρτητα και ο κύκλος κίνησης της σχάρας μπορεί να ρυθμιστεί ανάλογα με την κατάσταση καύσης στον κλίβανο. Η σχάρα είναι κατασκευασμένη από ανθεκτικό στη θερμότητα χυτό χάλυβα, το οποίο έχει καλά χαρακτηριστικά αντοχής στη φθορά, αντοχή σε υψηλή θερμοκρασία και αντοχή στη διάβρωση.
Πλεονεκτήματα σχάρας:
Σταθερή καύση υψηλής απόδοσης:
Τα σκουπίδια έχουν καεί πλήρως, ο ρυθμός μείωσης της θερμικής ανάφλεξης είναι χαμηλός, Απόδοση εξοπλισμού: Η σχάρα έχει καλή αντοχή στη φθορά, αντοχή σε υψηλή θερμοκρασία και αντοχή στη διάβρωση, χαμηλό ποσοστό ζημιάς, χαμηλή συχνότητα αντικατάστασης και χαμηλό κόστος συντήρησης. Οι πόροι και τα κενά ταιριάζουν με είσοδος αέρα και το συνολικό αποτέλεσμα εισόδου αέρα είναι πιο ομοιόμορφο, το οποίο ευνοεί την ομοιόμορφη καύση και τη σταθερή καύση.
3.Αποτεφρωτήρας
Ο θάλαμος καύσης πάνω από τη σχάρα αποτελείται από μπροστινά και πίσω τόξα και πλευρικά τοιχώματα. Οι τοίχοι του κλιβάνου είναι χτισμένοι με θερμομονωτικό βαμβάκι, χυτό υλικό και πυρίμαχα τούβλα. Με βάση την παραδοσιακή δομή του αποτεφρωτήρα, η δομή του μπροστινού και του πίσω τόξου προσαρμόζεται για να ενισχύσει την ακτινοβολία θερμότητας του μπροστινού και του πίσω τόξου στο στρώμα υλικού και η διαδικασία ξήρανσης και ανάφλεξης των σκουπιδιών επιταχύνεται.
Ο δευτερεύων θάλαμος καύσης είναι διατεταγμένος οριζόντια, σε σύγκριση με τον παραδοσιακό κάθετο καπναγωγό, που μειώνει το συνολικό ύψος του συστήματος καύσης και μειώνει το κόστος κατασκευής. Ταυτόχρονα, το άκρο του δευτερεύοντος θαλάμου καύσης υιοθετεί μια δομή σπειροειδούς διαχωρισμού και την αρχή της βαλβίδας Tesla, η οποία στέλνει το 90% της ιπτάμενης τέφρας στα καυσαέρια πίσω στον κύριο θάλαμο καύσης και εισέρχεται μαζί στη μηχανή αφαίρεσης υγρής σκωρίας με τη στάχτη. Μειώστε αποτελεσματικά την περιεκτικότητα σε ιπτάμενη τέφρα στα καυσαέρια της εξόδου του αποτεφρωτήρα και μειώστε το κόστος της επακόλουθης επεξεργασίας.
Ροή διαδικασίας αποτέφρωσης στερεών αποβλήτων
Τα σκουπίδια στέλνονται στη χοάνη μέσω του γερανού ή του μεταφορέα απορριμμάτων, στοιβάζονται πάνω από τον τροφοδότη και σπρώχνονται στον κλίβανο από τον τροφοδότη τακτικά. Μετά τα σκουπίδια στον κλίβανο μέσω τριών τμημάτων της σχάρας: στέγνωμα, κάψιμο, καύση, με συγκεκριμένη πίεση και θερμοκρασία, ο πρωτεύων αέρας στέλνεται στον κάτω θάλαμο αέρα της σχάρας, μέσω της οπής αέρα της επιφάνειας της σχάρας και του διακένου της σχάρας. το στρώμα σκουπιδιών από κάτω προς τα πάνω, για παροχή θερμότητας για το στέγνωμα των σκουπιδιών, για παροχή οξυγόνου για την πλήρη καύση των σκουπιδιών.
Η τέφρα που παράγεται από την πλήρη καύση των σκουπιδιών εισέρχεται στο μηχάνημα υγρής σκωρίας μέσω του κάδου σκωρίας και στη συνέχεια εισέρχεται στο λάκκο σκωρίας. Ο οριζόντιος μεταφορέας διαρροής τέφρας συνδέεται κάτω από τον θάλαμο αέρα και μια μικρή ποσότητα τέφρας και σκωρίας κάτω από τη σχάρα αποστέλλεται στη μηχανή αφαίρεσης υγρής σκωρίας.
Τα καυσαέρια που παράγονται από την καύση εισέρχονται στον δευτερεύοντα θάλαμο καύσης μέσω του λαιμού και ο δευτερεύων αέρας προστίθεται στο λαιμό για να ρυθμίσει τη θερμοκρασία του κλιβάνου, να εξασφαλίσει την πλήρη καύση των πτητικών και να ελέγξει την παραγωγή οξειδίων του αζώτου.
Η θερμοκρασία του δευτερεύοντος θαλάμου καύσης είναι μεταξύ 850-1050 μοίρες και τα καυσαέρια μένουν στον δευτερεύοντα θάλαμο καύσης για περισσότερα από 2 δευτερόλεπτα μέσω της εξόδου του δευτερεύοντος θαλάμου καύσης στο σύστημα χρήσης απορριμμάτων θερμότητας και ο χρήστης μπορεί να εξετάσει την απορριπτόμενη θερμότητα μέθοδοι αξιοποίησης όπως η παραγωγή ζεστού νερού, η παραγωγή ατμού και η παραγωγή ηλεκτρικής ενέργειας σύμφωνα με την κλίμακα του έργου και τα οικονομικά οφέλη. Τα ψυχθέντα καυσαέρια μετά τη μεταφορά θερμότητας εκκενώνονται με αποξύνωση και αφαίρεση σκόνης.
Χαρακτηριστικά της διαδικασίας
- Απλή δομή, εύκολη εγκατάσταση και λειτουργία.
- Όλος ο αυτοματισμός εξοπλισμού. Μειώστε το φορτίο εργασίας του προσωπικού του κλιβάνου.
- Χαμηλό συνολικό ύψος κτιρίου και χαμηλό κόστος κατασκευής.
- Ο δευτερεύων θάλαμος καύσης υιοθετεί σπειροειδή δομή αφαίρεσης σκόνης και βαλβίδα Tesla για να μειώσει την περιεκτικότητα της ιπτάμενης τέφρας στα καυσαέρια, να μειώσει το επακόλουθο κόστος αφαίρεσης σκόνης και να παρατείνει τη διάρκεια ζωής του εξοπλισμού.
- Η καύση των απορριμμάτων είναι επαρκής και ο ρυθμός μείωσης της καύσης θερμότητας είναι μικρότερος από 5%.
- Οι εκπομπές ρύπων πληρούν τα πρότυπα.
- Προσαρμοσμένη ολοκληρωμένη πρόταση και εξοπλισμός WTE με το κλειδί στο χέρι.
Εμφάνιση έργου απόβλητα σε ενέργεια
αποτεφρωτήρας σκουπιδιών 50 τόνοι/ημέρα
Τέφρα καύσης
Οφέλη από τη διαχείριση απορριμμάτων
Ο αποτεφρωτήρας ΑΣΑ μπορεί να παράγει ατμό, ζεστό νερό και παραγωγή ηλεκτρικής ενέργειας, βιώσιμη ενέργεια από αποτέφρωση απορριμμάτων μικρής κλίμακας.
Εφαρμογή:Δήμος, πόλεις και κωμοπόλεις, κυβέρνηση, εργοστάσιο παραγωγής ενέργειας.
